晶圆，芯片，半导体行业的μ级战争：刀柄篇
关键词： μ-Tech、半导体加工刀柄、高转速主轴夹持系统、晶圆划片精密加工刀柄
——决胜于毫厘，成败在微纳
在我们生活的数字时代，每一块芯片、每一片晶圆的背后，都是一场没有硝烟却精度极致的“μ级战争”。这是一场以微米甚至纳米为单位的制造战斗，敌人不是对手，而是物理极限：热胀冷缩、振动漂移、材料破损、静电污染……
而在这场战争中，有一个常被忽略，却足以影响成败的关键武器——高精密刀柄系统。
今天，我们聚焦半导体行业的三大战场：晶圆加工、芯片封装、微结构精加工，透视刀柄技术在μ级制造中的决定性作用。
第一章：战场剖析——硬、脆、薄、精的极限挑战
1.1 被加工材料：一场“硬碰硬”的极限考验
| 材料类型 | 特性 | 加工挑战 |
| 硅（Si） | 脆性高，易崩边 | 微小振动就可能引发微裂纹 |
| 碳化硅（SiC）/蓝宝石 | 超高硬度 | 对刀具与刀柄形成极大磨耗 |
| 石英玻璃 | 透明、脆性极强 | 高速加工易碎裂，要求无应力振动传导 |
| PEEK/Vespel® | 特种工程塑料 | 易热变形，难控尺寸精度 |
| 铜/铝 | 高导热易变形 | 加工需极强稳定性与夹持刚性 |
1.2 加工任务：μ级精度是唯一标准
晶圆划片（Wafer Dicing）：切割出成千上万颗芯片核心，刀具需保持<1μ跳动精度
封装模具加工：在淬火钢上开出微米级的微通道、细孔、封装结构
IC测试座与探针插座精加工：高频插拔环境中，结构精度决定产品可靠性
PCB/FPC微钻孔：在毫米见方区域内精密钻出密集微孔阵列
1.3 装备系统：高转速，是基本门槛
高速CNC精雕机/划片机
主轴转速 ≥30,000 RPM，部分超60,000 RPM
接口标准多为 HSK-E25/HSK-E32/BT30 等轻量高精型
第二章：五大铁律——μ级刀柄的生存准则
在如此极限战场中，任何“武器”（刀柄）都必须遵守以下五大“军规”：
1. 跳动 ≤ 3μ（部分场景要求 ≤1μ）
解决问题：防止微钻折断、孔径偏差、晶圆崩边
推荐类型：热缩刀柄、液压刀柄、气动刀柄
2. 动平衡 ≥ G2.5 @ 25,000 RPM
高转速主轴下若动平衡不足，将引发微振与主轴损伤
精加工常用动平衡等级要求G1.0甚至G0.4（如用于60,000 RPM）
3. 夹持刚性强 + 吸振能力好

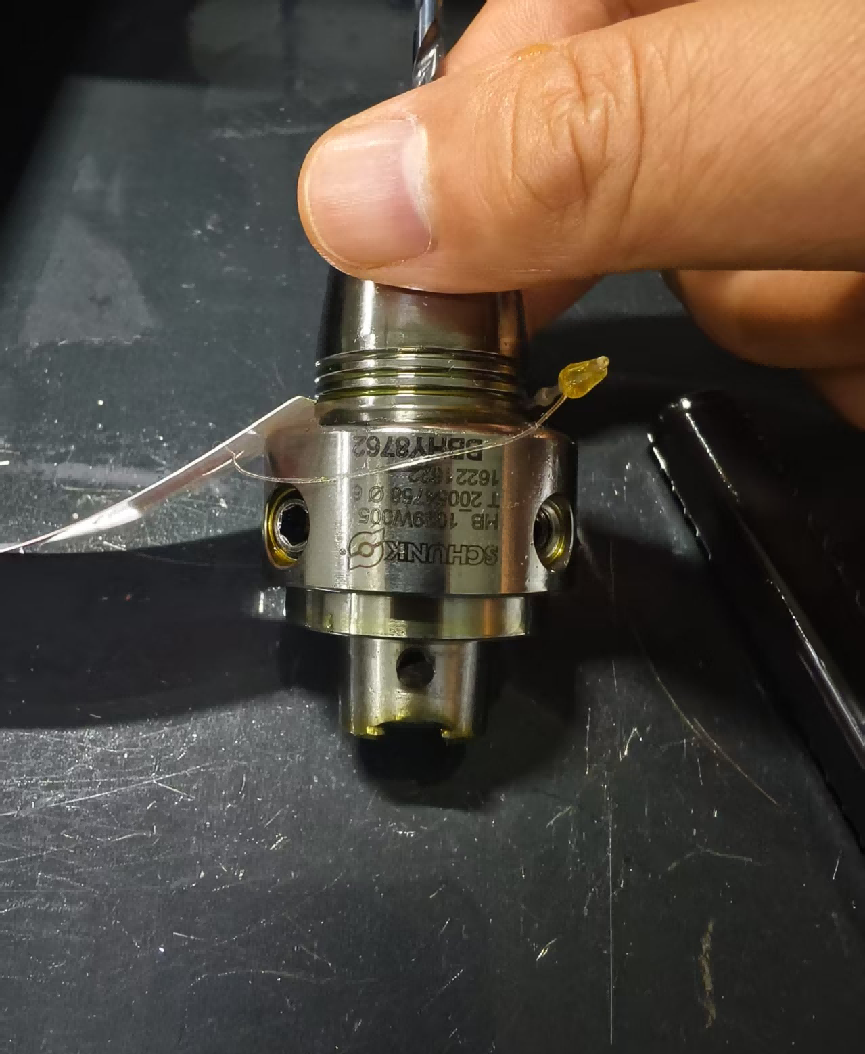

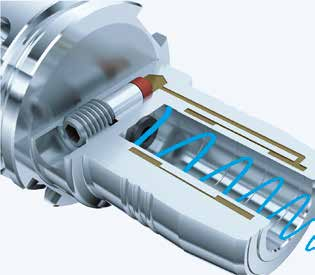

液压刀柄（Hydraulic Chuck）以其油腔减振设计，非常适合石英、陶瓷加工
热缩刀柄具备一体式抱紧力，扭矩传递强，适合高精铣削
4. 清洁防腐，无颗粒释放
要求刀柄表面抛光、电镀镍、防锈处理，避免车间污染
精密刀柄常选用SUS304/316不锈钢或陶瓷涂层钢材质
5. 快换兼容与高频使用
要求与ATC系统兼容，具备快拆结构
高频换刀场景可选 EWH(电子行业用液压快换刀柄)、ECH(电子行业用筒夹类快换刀柄) 类电子行业专用快换刀柄。
第三章：主轴增速器 HES，刀柄精度的极限放大器
在μ级制造的高频主战场，刀柄性能不仅受限于自身，更要适配主轴的速度与结构。其中，以日本 NAKANISHI（中西）公司推出的 HES 系列主轴增速器 为代表的新型高速主轴方案，已成为μ级加工的“速度引擎”。
HES系列简介：
转速范围：30,000 – 80,000 RPM
可适配 BT、HSK-E/F 接口
气浮支撑结构，运行稳定，低振动
专用刀柄接口要求跳动 ≤1μ
刀柄需满足配套标准：
| 项目 | 要求 |
| 夹持精度 | ≤1μm（推荐热缩或精密液压刀柄） |
| 动平衡等级 | G1.0 @ 50,000 RPM 以上 |
| 长度控制 | 总长必须精确，否则易碰撞 |
| 材质要求 | 抗腐蚀，不得释放微粒污染主轴 |
ArrowStone 团队目前正与客户共同测试适配 HES 系列的多种精密热缩刀柄及微钻夹持系统。
第四章：箭穿石实战部署——系统化μ级加工方案
典型组合推荐：
| 加工任务 | 推荐刀柄组合 |
| 晶圆划片 | HSK-E25 + 热缩刀柄 + PCD划片刀 |
| 微孔钻削 | 液压刀柄 + Φ0.3微钻 |
| IC座精铣 | 液压刀柄 + 双刃端铣刀 + 快换模块夹具 |
| 模具精修 | 热缩刀柄 + CBN球刀 + 动平衡修正服务 |
| 石英/陶瓷铰孔 | 液压刀柄 + PCD铰刀 |
第五章：结语——在μ的维度中，精度就是信仰
在半导体制造这场战争中，微米级的精度，不再是追求，而是底线。
刀柄作为刀具系统的核心“神经节点”，每一次轻微的跳动、每一个颗粒污染，都可能让一颗芯片报废，影响一整片晶圆的良率。
箭穿石以系统级精度保障为使命，联合国际先进品牌如 NAKANISHI、REGO-FIX、HAIMER 等，构建“刀柄 + 刀具 + 主轴接口”一体化解决方案，为中国精密制造企业打开通向μ级制造的未来之门。
