压缩机涡旋盘加工神器 - PCD精铣刀
发布时间：
2023-06-10
压缩机的核心工作部件是动静涡旋盘，涡旋压缩机在运作过程中，主要是靠动盘周期旋转与静盘相互作用来实现压缩空气，为了保证零件高效稳定运作，对涡旋的内外壁表面光洁度、垂直度、涡槽轮廓型线有很高的要求，进而对这类零件的加工刀具也带来了极高的要求。
涡旋式空气压缩机是⼀种容积式压缩机，压缩机主要部件由动涡旋盘和静涡旋盘组成。涡旋式空气压缩机压缩空气容积效率高，最先普及应用在制冷设备当中，包含汽车空调，飞机空调、增压机、柜式大型空调等，工作原理就是把标准大气压的空气通过能量转化的方式输出从而满足用户需求。

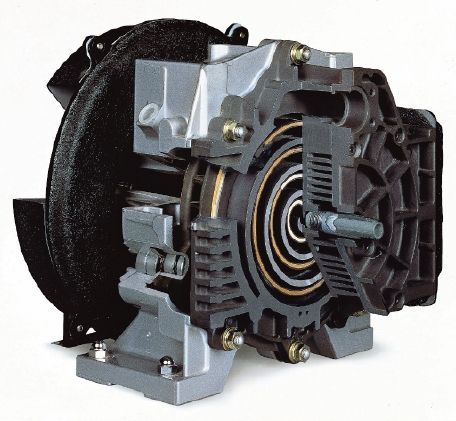

涡旋压缩机
压缩机的核心工作部件是动静涡旋盘，涡旋压缩机在运作过程中，主要是靠动盘周期旋转与静盘相互作用来实现压缩空气，为了保证零件高效稳定运作，对涡旋的内外壁表面光洁度、垂直度、涡槽轮廓型线有很高的要求，进而对这类零件的加工刀具也带来了极高的要求。
目前市场上常用的涡旋盘精加工铣刀表现并不能满足要求，例如价格高带来的客户成本压力大，交货期太长等，加之涡旋盘产品尺寸型号多样、毛坯压铸余量大小不均等因素也给刀具带来了挑战。为满足行业内客户需求，提高精加工刀具使用寿命，降低加工成本，箭石成立专项研发小组，配合客户对现有刀具进行优化升级。为此箭石推出了专用焊接 PCD精铣刀，满足了客户提效降本的要求，得到了客户认可。
焊接PCD精铣刀
-
箭石量身定制的铝合金涡旋盘专用PCD精铣刀，成型面轮廓度精度高。
-
选用涡旋材料专用PCD材质，加工寿命高。
涡旋盘
应用情况：
零件名称：涡旋盘
零件材料：ADC12(压铸铝合金)
材料硬度：HB80
切削深度：15mm
切削宽度：0.06mm
机 床：立式加工中心
刀 柄：液压刀柄
冷 却：外冷
切线速度：Vc=328m/min
进 给：Fn=0.1mm/r
刀具寿命：7800件
加工效果：
箭石焊接PCD精铣刀加工寿命是原整硬刀具的 6.5倍，是原焊接PCD刀具的 1.56 倍， 完全满足客户要求。
配合箭石专用涡旋夹具效果更好，精度更高！！！

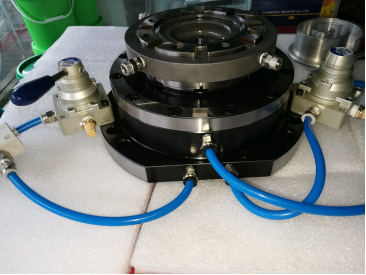

涡旋夹具
涡旋夹具
